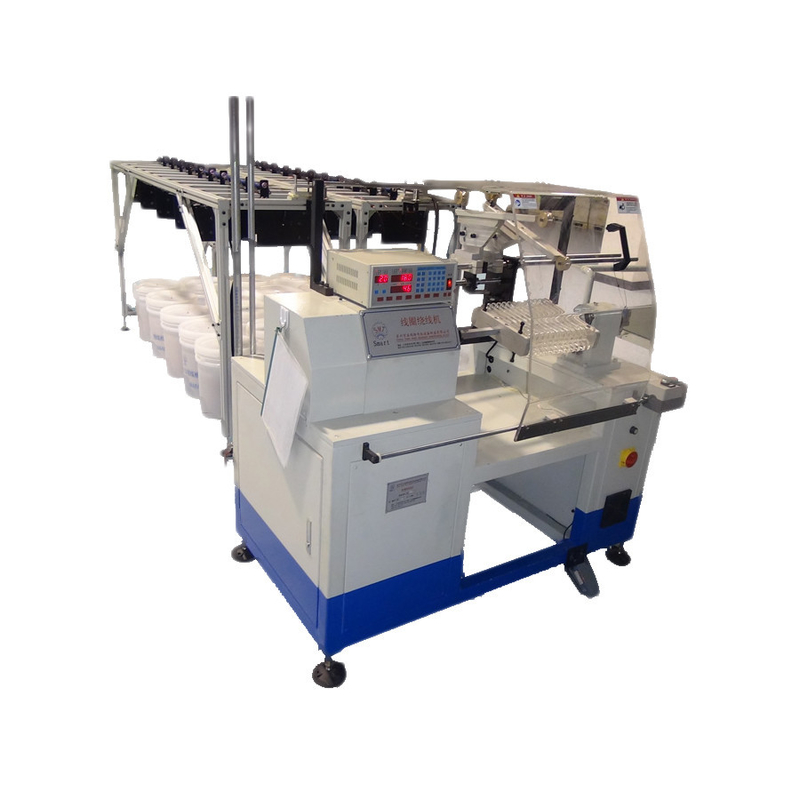

آلة لف ملفات الجزء الثابت شبه الأوتوماتيكية 220 فولت 2.2 كيلو واط للمارش الأوتوماتيكي
-
إبراز
آلة لف ملفات الجزء الثابت شبه الأوتوماتيكية,آلة لف ملفات الجزء الثابت للمولد,آلة لف الملفات للجزء الثابت
,generator stator coil winder
,coil winding machine for stators
-
اسمآلة لف اللفائف الأوتوماتيكية للحصول على بادئ تشغيل تلقائي
-
ديمولدنغنصف أوتوماتيكي
-
مزود الطاقة220 فولت / 50/60 هرتز 2.2 كيلو واط
-
لف الرأس2pcs
-
قطر الأسلاك0.4-1.2mm
-
الطول الفعال للأدوات≤411 ملم
-
فيجيت981 كجم
-
لونOEM
-
مكان المنشأالصين
-
اسم العلامة التجاريةSMT
-
إصدار الشهاداتISO9001 / SGS
-
رقم الموديلSMT-R650
-
الحد الأدنى لكمية1 مجموعة
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفصندوق خشب رقائقي أو يمكنك إخبارنا.
-
وقت التسليم30-48 يوم
-
شروط الدفعT/T ، L/C.
-
القدرة على العرض2 قطعة / 55-72 يومًا
آلة لف ملفات الجزء الثابت شبه الأوتوماتيكية 220 فولت 2.2 كيلو واط للمارش الأوتوماتيكي
SMT - آلة لف الجزء الثابت الأوتوماتيكية R650 لجزء ثابت بادئ التشغيل التلقائي
1. اعتماد وحدة تحكم خاصة لتحقيق وظيفة اللف التلقائي، والترتيب التلقائي، وعبور الفتحات، والوصول التلقائي عبر أنبوب الشمع وإعداد الإخراج، إلخ.
2. هذه الآلة مناسبة للف لف الملف للمحرك عالي الطاقة.
3. يمكن للأداة أن تتمدد وتنكمش تلقائيًا، وبالتالي، ليست هناك حاجة لتفريغ الأداة عند إخراج الملف النهائي، وبالتالي تقليل العمالة وتحسين الكفاءة.
4. يمكنها إنتاج ملفات بأبعاد مختلفة وهي لنفس حجم سلسلة الجزء الثابت عن طريق ضبط الأداة، والتوتر قابل للتعديل.
(1) المعلمة الفنية الرئيسية
| نموذج | DR650 |
| قطر التأرجح | ≤650mm |
| الطول الفعال للأداة | ≤400mm |
| عدد الأسلاك المتوازية | ≤20pcs |
| قطر السلك | 0.4-1.5mm |
| عرض ترتيب الأسلاك | 400mm |
| مصدر الطاقة | 220V/50/60Hz 1.5Kw |
| وزن الآلة | 950kgs |
| ضغط الهواء | 0.4-0.6MPa |
| أبعاد الآلة | (L)1500*(W)1700*(H)1550mm |
(2) خطوات تشغيل هذه الآلة
كفاءة إنتاج هذه الآلة
حوالي 1000 قطعة / 8 ساعات، إنها مجرد فكرة تقريبية، تعتمد على عدد فتحات المحرك وعدد الدورات.
قم بتحميل المحرك على المكوك يدويًا، واضغط على زر START، وسيقوم المكوك بتسليم المحرك إلى موضع اللف، واللف التلقائي، والفهرسة وقطع الأسلاك، بعد الانتهاء، سيخرج المكوك المحرك النهائي من موضع اللف، يقوم المشغل بتفريغ المحرك النهائي، تكتمل دورة واحدة.
(3) الوظيفة والخصائص الرئيسية للآلة
أداة اللف: تحتوي كل آلة على مجموعة واحدة من أدوات اللف وثلاثة أشكال لف عمودية.
يمكن تغيير المجموعة الكاملة من الأدوات، ويستغرق الأمر حوالي 15 دقيقة.
القرص الدوار عبارة عن هيكل بمحطتين. يعتمد نظام المؤازرة للدوران ونقل الفهرس.
السماح بلف ثلاثة أسلاك في وقت واحد.
يتم التحكم في العمود الرئيسي بواسطة محرك سيرفو. دقة عدد دورات الملف هي ±1 دورة.
يمكن ضبط سرعة الدوران أثناء التشغيل. لا تحتوي الآلة على اهتزاز وضوضاء مميزين.
خالية من تلف المينا وانقطاع الأسلاك. بمجرد نفاد السلك النحاسي، ستتوقف الآلة تلقائيًا.
يمكن لـ PLC ضبط عدد الدورات، وسرعة اللف، وارتفاع غرق الأداة، وسرعة غرق الأداة واتجاه اللف.
يعتمد المحورين X و Y لخطاف الأسلاك وقاطع الأسلاك نظام المؤازرة. يمكنه ضبط طول سلك الجسر والسلك الرصاصي.
يعتمد غرق الأداة نظام المؤازرة. الحد الأقصى لعدد شرائح غرق الأداة هو 6.
(4) ملف تعريف OEM/ODM
من خلال الاستفادة الكاملة من المهندسين ذوي الخبرة والمهنيين المهرة والمعدات المثالية والتحكم الصارم في عملية التصنيع وشبكة الخدمة واسعة النطاق، نحن ملتزمون بتزويد عملائنا بالحل الأمثل لتصنيع المحركات الكهربائية. حتى الآن، باستثناء حصة السوق الكبيرة في الصين، نقوم بتصدير الآلات إلى دول العالم مثل الولايات المتحدة الأمريكية وإيطاليا وأستراليا والهند والبرازيل والمكسيك وتركيا وتايلاند وفيتنام وإيران، وما إلى ذلك، وتشارك آلاتنا في السمعة الطيبة بين العملاء لأدائها المتين والموثوق به والسعر المعقول والخدمة الجيدة بعد البيع.
(5) ملف تعريف خط الإنتاج
مع الخدمة الجيدة والفريق المحترف والجودة الموثوقة، توفر SMT للعملاء أنواعًا مختلفة من المحركات AC، ومحركات DC، وخدمة الاستشارات الفنية لتصنيع محركات BLDC وخدمة المشاريع الجاهزة، بما في ذلك تقييم تكلفة المحرك، والدراية بالتصنيع، وتدريب الموظفين، ومشروع جاهز كامل.
(6) حول Smart
تقع Smart في سوتشو، وهي مدينة جميلة للصناعة، قلب التجارة في دلتا نهر اليانغتسي، وهي متخصصة في البحث والتطوير والتصنيع والمبيعات لآلات المحركات الحثية. تُستخدم آلاتنا المنتجة في مصنع سوتشو بشكل أساسي في المحركات الحثية مثل محرك الغسالة، ومحرك مكيف الهواء، ومحرك المضخة، ومحرك الملف، والمحرك ثلاثي الطور، ومحرك المروحة، ومحرك الضاغط، إلخ.
