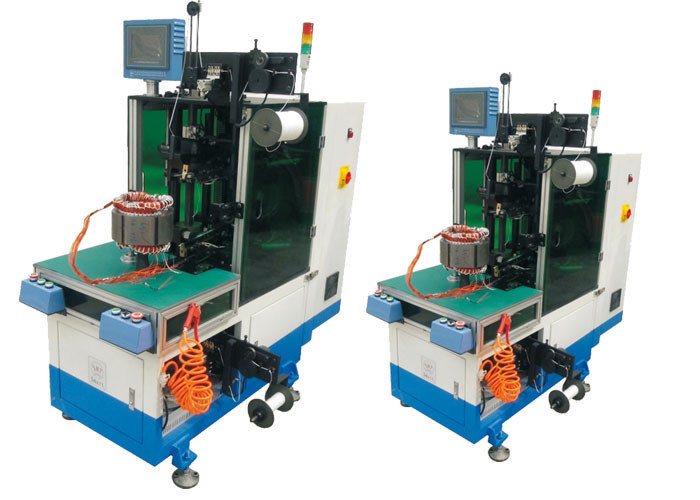

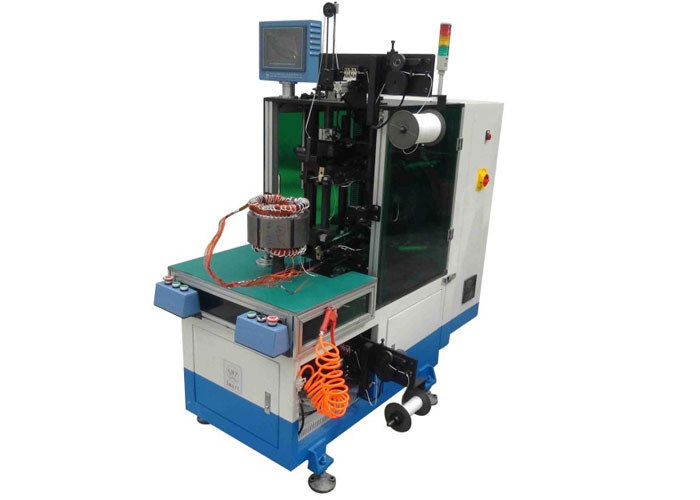

Automatic Servo Control Double Sides Lacing Stator Lacing Machine with Programmable Lacing Modes

موك: 1 مجموعة
سعر: قابل للتفاوض
العبوة القياسية: عبوة صندوق خشبية
فترة التسليم: 46 - 68 يوما
طريقة الدفع: T/T ، L/C.
القدرة على التوريد: قطعة واحدة / 46 - 68 يومًا
معلومات مفصلة
وصف المنتج
معلومات مفصلة
مكان المنشأ
الصين
اسم العلامة التجارية
SMT
إصدار الشهادات
ISO / SGS Audit
رقم الموديل
سمت-BZ190
اسم:
يعمل الملف الثابت للمحرك المؤازر الأوتوماتيكي ذو الجانبين على تشغيل آلة الربط SMT - BZ190
نموذج:
سمت-BZ190
معرف الجزء الثابت:
Φ110 ~ Φ210mm
OD للجزء الثابت:
≤Φ300 ملم
ارتفاع كومة:
≤50 مم
مزود الطاقة:
380V / 50 / 60Hz 3.5Kw
رقم الفتحة:
8 ~ 48 فتحات
طَرد:
1 علبة خشبية رقائقية
إبراز:

Automatic Servo Control Stator Lacing Machine,Double Sides Lacing Stator Lacing Machine,Programmable Lacing Modes Stator Lacing Machine

,

Double Sides Lacing Stator Lacing Machine

,

Programmable Lacing Modes Stator Lacing Machine

وصف المنتج
Automatic Servo Type Stator Coil Single Lacing Machine
Automatic Servo Double Sides Motor Stator Coil Turns Lacing Machine SMT - BZ190

The horizontal single side stator winding lacing machine adopts industrial PLC, human-computer interface and horizontal frame-structure design. The servo system machine accurately controls the lacing action. Different lacing methods such as slot-by-slot lacing, interval lacing and fancy lacing are programmable. This machine is suitable for large stators with high winding over-hang. The movable tooling allows for fast stator loading and unloading, effectively reducing labor requirements.
Technical Specifications
Model BZ190
Stack height 60-180mm
Stator I.D 110-210mm
Stator O.D ≤ 300mm
Height of Overhang ≤50mm
Lacing mode Slot by slot / interval slot/Fancy lacing
Lacing speed 0.8s/s
Power supply 380v/50/60Hz 3.5kw
Machine weight About 900kg
Machine dimension (LxWxH) 1500x 650x 1800mm
Key Advantages
  • Servo driven system with CNC control and HIM programming
  • Servo-controlled indexing for multiple lacing modes (slot, interval, fancy)
  • Servo-controlled main spindle with adjustable rotation speed
  • Dual servo-driven needles for simultaneous upper/lower coil lacing
  • Automatic thread feeding and cutting (no knots required)
  • Quick-change tooling for stator stack lengths of 50-130mm
  • Adjustable lacing tension
  • High production capacity (≤1s/slot)
  • Minimal copper wire/enamel damage
  • High qualification rates (≥98.5% primary, ≥99.5% after rework)
  • Safety grating protection system
  • Two-hand start operation for operator safety
Machine Characteristics
  • Industrial PLC with human-computer interface and horizontal frame-structure design
  • Programmable lacing methods (slot-by-slot, interval, fancy)
  • Optimized for large stators with high winding over-hang
  • Movable tooling for fast loading/unloading and reduced labor
OEM/ODM Capabilities
We specialize in motor manufacturing equipment including automatic winding machines, lacing machines, inserting machines, shaping machines, and forming machines. Incorporating advanced international technology, we enhance factory automation with stable quality and comprehensive customer service. Our professional, efficient approach meets diverse customer requirements for motor production solutions.
Production Line Services
SMT provides comprehensive technical consulting and turn-key project services for AC, DC, and BLDC motor manufacturing. Our services include cost evaluation, manufacturing know-how, staff training, and complete production solutions. Automatic Servo Control Double Sides Lacing Stator Lacing Machine with Programmable Lacing Modes 0
About Suzhou Smart Motor Equipment Manufacturing Co.,Ltd
As a leading high-tech enterprise in China, we specialize in designing, producing and selling motor manufacturing equipment. With approximately 150 employees (including 30+ engineers), 20,000 square meters of facilities, and advanced production/test equipment, we deliver innovative solutions for the motor manufacturing industry.
