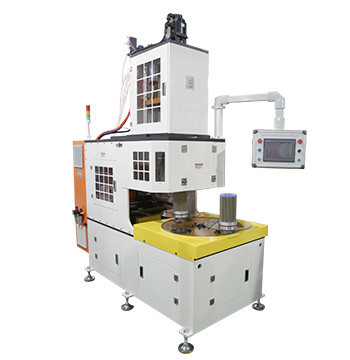

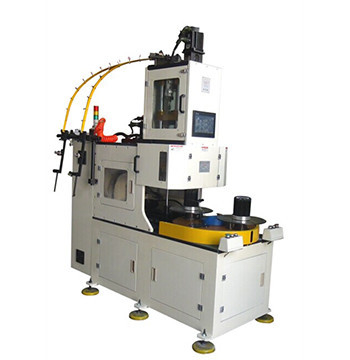

آلة لف الجزء الثابت الأوتوماتيكية بالكامل 2000 دورة في الدقيقة، مكدس 150 مم

آلة لف ملفات المحرك الأوتوماتيكية لمحرك التيار المتردد الحثي

تُستخدم هذه الآلة بشكل أساسي للف ملفات الجزء الثابت ذات القطبين. سيتم لف جزء ثابت واحد في كل دورة، مما يحسن بشكل كبير كفاءة الإنتاج، والتحميل والإزالة التلقائية للقالب، لتقليل كثافة العمل الاصطناعي. يمكن لعملية اللف أن تحقق وظائف التنصت (5 مرات)، والربط، ويمكن تعديل شوط وزاوية دوران ذراع شوكة الطيران ضمن نطاق معين حسب الحاجة. إطار من سبائك الألومنيوم بالكامل (معالجة الأكسدة الأنودية) مع حماية من الأكريليك المستورد. يتم التحكم في الكهرباء بشكل أساسي بواسطة PLC، وشاشة العرض، ومحول التردد. إعداد وشاشة عرض آمنة وموثوقة.

الوظيفة والخصائص الرئيسية للآلة

الآلة لف ملفات المحرك الكهربائيهي آلة لف عمودية أوتوماتيكية مزدوجة المحطات، القرص الدوار عبارة عن هيكل بمحطتين. تعتمد نظام المؤازرة للدوران ونقل الفهرس.

قادرة على لف الملفات بدقة على دولاب الموازنة الشبيه بالشوكة ونقل الملف بسهولة إلى أداة إدخال الملف، بكفاءة عالية وتأثير لف إدخال رائع.

كلآلة لف الملفاتلديها مجموعة واحدة من أدوات اللف وثلاثة أشكال لف عمودية.

يمكن تغيير المجموعة الكاملة من الأدوات، ويستغرق الأمر حوالي 15 دقيقة.

يتم التحكم في العمود الرئيسي بواسطة محرك مؤازر. دقة عدد لفات الملف هي ±1 لفة.

يمكن لـ PLC ضبط عدد الدورات، وسرعة اللف، وارتفاع غرق الأداة، وسرعة غرق الأداة، واتجاه اللف.

يعتمد المحور X و Y الخاص بخطاف الأسلاك وقاطع الأسلاك نظام المؤازرة. يمكنه ضبط طول سلك الجسر والسلك الرصاصي.

تعتمد أداة الغرق نظام المؤازرة. الحد الأقصى لعدد شرائح غرق الأداة هو 6.

السماح بلف سلكين في وقت واحد.

وهي مزودة بوظيفة عرض الدورات الديناميكية، والدورات الفعلية، والدورات المحددة، وأسباب الفشل، والفحص الذاتي للموضع.

خالية من تلف المينا وانقطاع الأسلاك. بمجرد نفاد السلك النحاسي، ستتوقف الآلة تلقائيًا.

الآلة لف الملفات الأوتوماتيكيةليس لديها اهتزاز وضوضاء مميزين.

(1) البيانات الفنية الرئيسية

(2) التطبيق

هذه الآلة مناسبة لملفات 2 و 4 و 6 أقطاب.

(3) الوظيفة والخصائص الرئيسية للآلة

أدوات اللف: تحتوي كل آلة على مجموعة واحدة من أدوات اللف وثلاثة أشكال لف عمودية.
يمكن تغيير المجموعة الكاملة من الأدوات، ويستغرق الأمر حوالي 15 دقيقة.
القرص الدوار عبارة عن هيكل بمحطتين. تعتمد نظام المؤازرة للدوران ونقل الفهرس.
السماح بلف ثلاثة أسلاك في وقت واحد.
يتم التحكم في العمود الرئيسي بواسطة محرك مؤازر. دقة عدد لفات الملف هي ±1 لفة.
يمكن ضبط سرعة الدوران أثناء التشغيل. لا تحتوي الآلة على اهتزاز وضوضاء مميزين.
خالية من تلف المينا وانقطاع الأسلاك. بمجرد نفاد السلك النحاسي، ستتوقف الآلة تلقائيًا.
يمكن لـ PLC ضبط عدد الدورات، وسرعة اللف، وارتفاع غرق الأداة، وسرعة غرق الأداة، واتجاه اللف.
يعتمد المحور X و Y الخاص بخطاف الأسلاك وقاطع الأسلاك نظام المؤازرة. يمكنه ضبط طول سلك الجسر والسلك الرصاصي.
تعتمد أداة الغرق نظام المؤازرة. الحد الأقصى لعدد شرائح غرق الأداة هو 6.

(4) ملف تعريف OEM/ODM

من خلال الاستفادة الكاملة من المهندسين ذوي الخبرة، والمهنيين المهرة، والمعدات المثالية، والتحكم الصارم في عملية التصنيع وشبكة الخدمة واسعة النطاق، نحن ملتزمون بتزويد عملائنا بالحل الأمثل لتصنيع المحركات الكهربائية. حتى الآن، باستثناء حصة السوق الكبيرة في الصين، نقوم بتصدير الآلات إلى دول العالم مثل الولايات المتحدة الأمريكية وإيطاليا وأستراليا والهند والبرازيل والمكسيك وتركيا وتايلاند وفيتنام وإيران، وتشارك آلاتنا السمعة الطيبة بين العملاء لأدائها المتين والموثوق به والسعر المعقول والخدمة الجيدة بعد البيع.

(5) ملف تعريف خط الإنتاج

مع الخدمة الجيدة والفريق المحترف والجودة الموثوقة، توفر SMT للعملاء أنواعًا مختلفة من محركات التيار المتردد، ومحركات التيار المستمر، وخدمة الاستشارات الفنية لتصنيع محركات BLDC وخدمة المشاريع الجاهزة، بما في ذلك تقييم تكلفة المحرك، والدراية التصنيعية، وتدريب الموظفين، ومشروع جاهز كامل.
