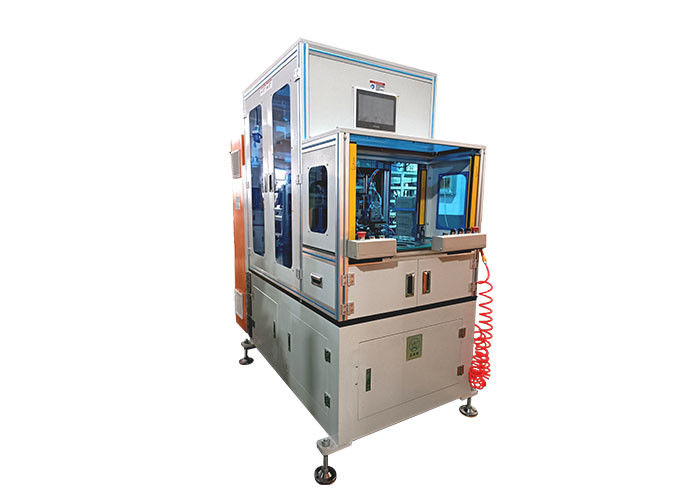

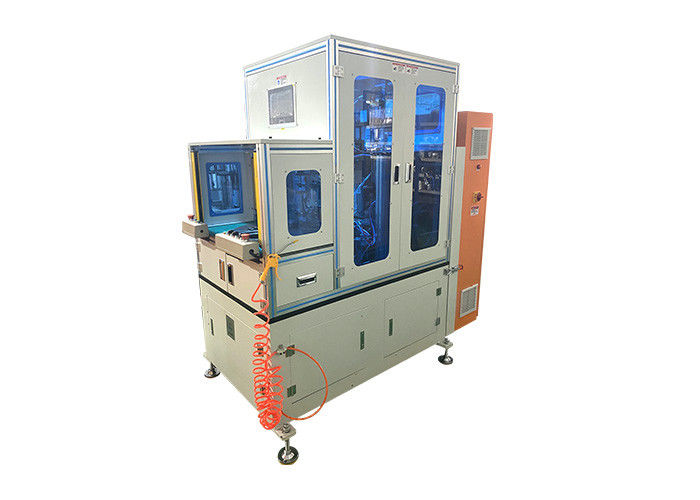

آلة ربط الجوانب المزدوجة للستاتور مدفوعة بـ 7 أدوات ربط صناعة المحرك نهاية الملف

(1) الخصائص الرئيسية لجهاز ربط الملفات الستاتورية ذات الجانبين المزدوجة

أ. يحتوي على لوحة دوارة مع محطتين، واحدة للربط، وواحدة لتحميل / تفريغ.

ب. اعتمادا على إبرتين لربط كلا الجانبين من الملفات الملفوفة للستاتور تلقائيًا.

C. تبني نظام تحكم PLC للتحكم في محركات الخدمة من سبعة أدوات؛

D. يتم تشغيل الغزل الرئيسي، وتعريف الستاتور، وتذبذب الإبرتين بواسطة محركات الخدمة.

E. تعديل ارتفاع كلا الطرفين من الملف هو تلقائي عن طريق التحكم في الخدمة ، مجموعة تعديل 19 ~ 60mm ؛

F. تعديل ارتفاع المجموعة تلقائيًا عن طريق التحكم بالخدمة.

G. تصميم الأدوات من نوع منفصل.

H. مع وظيفة تشخيص الأخطاء.

I. يمكنه أن يقوم بالربط من فتحة إلى فتحة، أو فتحة فاصل، أو فتحة تخطي أو ربط رائع.

J. مجهزة بآلية تغذية وتقطيع وتشد أوتوماتيكية.

K. مصممة مع هيكل التوتر لضبط درجة تشديد الرباط.

L. ربط الأوتار والحرق والعقد تلقائيًا.

M. نظام التشحيم التلقائي اختياري.

N. دعم لفواصل الخيط المثبتة على الأرض (فواصل أسطوانية) اختياري.

أ. التثبيت لتجنب أي نوع من الأضرار في الكابل.

P. مجهزة بشبكة أمان، يتم إعادة تعيينها تلقائيًا عند الإشارة.

Q. يمكن أن تلبي متطلبات السلامة/التركيب المرتبطة بها.

R. مع غطاء حماية خارجي مغلق.

S. مع نوافذ السلامة الكبيرة مريحة للصيانة.

T. يعمل المشغل في وضعية الوقوف.

ضغط الزر لبدء تشغيل الجهاز بكلتا اليدين.

V. وقت التغيير:

* تغيير ارتفاع كومة: ≈1min ؛ (يمكن استدعاء المعلمات ذات الصلة في HMI مباشرة، لن يستغرق وقتا طويلا جدا)

تغيير لوحة الأداة: ≈5 دقيقة ؛ (2 محطات لتغيير)

(2) المعلمات التقنية لجهاز ربط الستاتور

(3) تطبيق آلة ربط الستاتور

مناسبة لمختلف المحركات، مثل محركات الأجهزة المنزلية، المحركات الصناعية، محركات مضخة المياه والعديد من المحركات الأخرى. إذا كان حجم الستاتور في نطاق مجموعة تطبيق الآلة،هذه الآلة يمكن أن تعمل.

(4) التخصيص الرئيسي لجهاز ربط الستاتور

وحدة تحكم PLC: Siemens (ألمانيا)

نظام الخدمة: سيمنز (ألمانيا)

HMI: سيمنز (ألمانيا) ؛

عنصر الاستشعار: OMRON ((اليابان) ، SCHNEIDER ((فرنسا) ؛

جهاز استشعار متصل: OMRON ((اليابان) ؛

عنصر كهربائي آخر: شنيدر (فرنسا).

*إذا لم تكن بعض المكونات المحددة متوفرة في SCHNEIDER، فسيتم استبدالها بـ IDEC ((اليابان) و Delixi ((الصين) ؛

كرة المسمار: HIWIN ((تايوان) ؛

محمل: NSK ((اليابان) ، SKF ((السويد) ؛

العنصر الهوائي: AIRTAC (تايوان) ؛ أو SMC (اليابان)

ضغط الهواء: 0.6 ~ 1MPa

الطاقة: حسب التكوين الفعلي

إمدادات الطاقة: ثلاثي المراحل 380V/60Hz

الوزن: ≈ 1200Kg ؛ ((للمراجعة ، حسب التكوين الفعلي)

مقاس الملم: L1600 × W900 × H1900 (للاستعراض، حسب التكوين الفعلي)

(5) التفاصيل تظهر

خزانة كهربائية - لوحة الأدوات ولوحة التشغيل - نظام التشحيم التلقائي - مشد للسيطرة على التوتر
