آلة لف المحرك بمحطتين لإنتاج محرك كهربائي AC / DC SMT-SR350
المعايير الفنية
| نموذج | SMT-SR350 |
| قطر السلك | Φ0.3 مم ~ Φ1.2 مم |
| قطر الشكل المتعرج | ≤Φ380 ملم |
| لف الرأس | 2 قطع |
| مسافة النقل | ≤250 ملم |
| تفريغ سرعة اللف | ≤1500r / دقيقة |
| ضغط جوي | ≥0.4 ميجا باسكال |
| مزود الطاقة | 220 فولت / 50/60 هرتز 1.5 كيلو واط |
| وزن | ≈ 900 كجم |
| البعد | (L) 2000 × (W) 1450 × (H) 1500 مم |
تعليمات موجزة عن الآلة
آلة "آلة لف المحرك بمحطتين لإنتاج محرك كهربائي AC / DC"يستخدم في لف الأسلاك الكهربائية لأدوات اللف بشكل أوتوماتيكي ومنظم. وهو خاص لمحطات العمل المنفصلة المزدوجة.
يحتاج المشغلون إلى تفريغ الملفات يدويًا بينما يكون من السهل إصلاحها بتكلفة منخفضة إذا حدث ذلك مع وجود أعطال.
مجهزة بمحطات لف مزدوجة ورؤوس لف ، والتي يمكنها لف ملفين جماعيين في وقت واحد أو بشكل منفصل تلقائيًا.يحتاج المشغل إلى تفريغ الملفات يدويًا.تعمل محطتان بشكل منفصل بحيث يمكن توفير وقت التحميل والتفريغ لأن إحداهما متعرجة والأخرى يمكن تفريغها.
1. تطبيق آلة لف لفائف المحرك
آلة لف لفائف المحرك شبه الأوتوماتيكية مناسبة لمحرك المروحة ، محرك مروحة الطاولة ، محرك الغسالة والعديد من المحركات الصغيرة ، لفائف المحرك المربعة والمستديرة والمتعددة الطبقات.
بصفتها مصنعًا وموردًا ممتازًا لآلات تصنيع المحركات ، يمكن لشركة Nide Mechanical توفير معدات تصنيع المحركات الاحترافية وخدمات استشارية في مجال تكنولوجيا تصنيع المحركات.
2. البيانات التقنية آلة لف لفائف المحرك:
| اسم المنتج: | آلة لف لفائف المحرك شبه الأوتوماتيكية لمحرك المروحة ومحرك الغسالة |
| لون الجهاز: | RAL7035 (أو حسب متطلبات الزبون) |
| قطر السلك: | 0.5-1.5 مم ؛ |
| قطر التأرجح: | 500 مم ؛ |
| قطر اللف السابق: | ماكس 350 ملم |
| دقة رقم الدوران: | 0.2٪ |
| رأس تغذية السلك: | 1-4 قطعة |
| مسافة النقل: | 170-300 ملم |
| رقم سلك المصفوفة: | 1-12 ؛ |
| سرعة العمل (بدون حمل): | 0-800 (وفقًا لسلك قطر مختلف ، تكون السرعة قابلة للتعديل بدون خطوات ، ولا توجد اهتزازات أو ضوضاء واضحة ؛) |
| أقصى سرعة دوران: | 1600 دورة في الدقيقة |
| إنتاجية الآلة: | حوالي 1000 قطعة / 8 ساعات |
| مدخلات الطاقة: | 220 فولت / 50 هرتز |
| ضغط جوي: | 0.5-0.8 ميجا باسكال |
| قوة: | 0.75 كيلو واط |
| قوة المحرك الرئيسية: | 2.2KW-6P ؛ |
| تحويل التردد: | 2.2 كيلو واط ؛ |
| الطول الفعال للمغزل المربع: | 520 مم ؛ |
| أبعاد المغزل المربع: | 20 * 20 * 625 مم ؛ |
| أبعاد الآلة: | 1550 مم × 1250 مم × 1450 مم |
| وزن الجهاز: | ≈ 850 كجم |
3. خصائص آلة لف لفائف المحرك
الشق الأوتوماتيكي ، التنصت الأوتوماتيكي ، يحتاج المشغل فقط إلى وضع قالب اللف والتقاطه ، وإخراج ملفات الجرح من القالب.
مع اثنين من مغزل المحور المربع المتعرج ؛
اهتزاز منخفض وضجيج منخفض ؛
لا ضرر مكسور أو مينا للسلك ؛
الأجزاء الكهربائية الرئيسية والمحمل يتكيف مع أجزاء المحرك عالية الجودة ؛
رقم الانعطاف وقطر السلك وعرض صف الأسلاك ومسافة التحويل واتجاه اللف واتجاه صف الأسلاك كلها قابلة للتعيين على وحدة التحكم ؛
مجموعة الأسلاك: محرك متدرج + قضيب لولبي ؛
يمكن تعيين معلمة نموذج إجمالي 999 ؛
ستتوقف الآلة تلقائيًا بمجرد الانتهاء من لف لفائف الأسلاك ؛

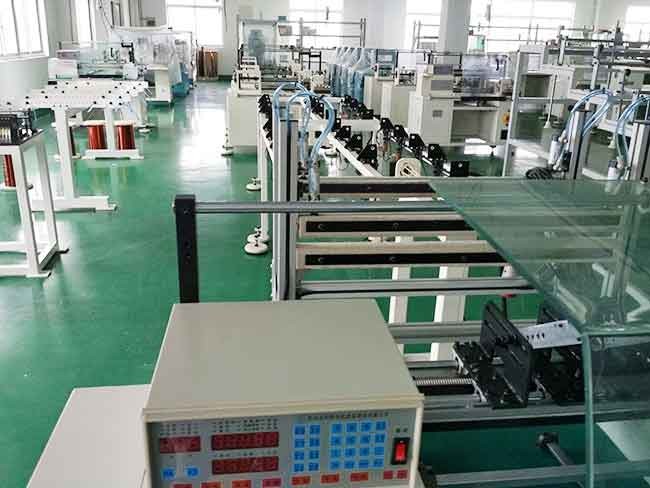

4. تظهر صورة آلة لف لفائف المحرك:
(6) ملف الشركة - Suzhou Smart Motor Equipment Manufacturing Co.، Ltd
شركة Suzhou Smart Motor Equipment Manufacturing Co. ، Ltd هي شركة مصنعة في مدينة سوتشو ، الصين ، وهي متخصصة في البحث والتطوير وتصنيع وبيع المعدات الأوتوماتيكية لإنتاج المحركات وكذلك تصدير المعدات إلى العالم.تضم الشركة الآن ما يقرب من 81 موظفًا بما في ذلك أكثر من 10 مهندسين وفنيين ، وتبلغ مساحة البناء حوالي 5000 متر مربع ومجموعات من الإنتاج والمعدات المتقدمة قيد الاختبار.
يمكن العثور على المزيد من مقاطع الفيديو والصور الرائعة من خلال الروابط أدناه.نحن في انتظارك هناك!
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
