آلة لف المحرك الكهربائي لمولد مولد السيارة SMT - LR100 /
LR200
1. نشرة إعلانية يتم التحكم فيها بمحرك سيرفو ، محور القفز ، معالج الأسلاك ، أداة النقل ومحور القرص الدوار.
2. مناسبة للإنتاج بالجملة حيث تم تحسين أوقات الدورات.
3. مثبت شكل الملف مع محامل محكمة الغلق.
(1) البيانات الفنية الرئيسية
نموذج |
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | LR100 | LR200 |
| لف الرأس | 1 1 1 1 | 2 | 2 |
| قطر السلك (مم) | 0.3 ~ 1.0 0.3 ~ 1.0 0.3 ~ 1.2 0.3 ~ 1.2 0.3 ~ 1.2 | 0.2 ~ 1.0 | 0.2 ~ 1.0 |
| سرعة التفريغ | ≤2500r / دقيقة ≤2500r / دقيقة ≤2500r / دقيقة ≤2000r / دقيقة | 3000 | 3000 |
| ارتفاع كومة | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70 ملم | ≤70 ملم |
| دقة اللف | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| مزود الطاقة | 380v / 50 / 60HZ 8Kw 8Kw 9Kw | 7 كيلو واط | 7 كيلو واط |
| ضغط جوي | ≥0.6Mpa ≥0.6Mpa 0.6Mpa ≥0.6Mpa | ≥0.6 pa | ≥0.6 pa |
| وزن | ≈1350 كجم ≈1600 كجم ≈1600 كجم ≈2200 كجم | ≈ 1950 كجم | ≈2300 كجم |
| البعد (الطول × العرض × الارتفاع) |
180 × 110 × 200 180 × 120 × 220180 × 130 × 230220 × 180 × 250 | 180 × 130 × 205 | 135 × 100 × 180 |
(2) التطبيق
هذه الآلة مناسبة لقطبين و 4 أقطاب و 6 لفائف أقطاب.
(3) وظيفة الآلة الرئيسية وخصائصها
أدوات اللف: كل آلة لديها مجموعة واحدة من أدوات اللف وثلاثة أشكال لف عمودية.
يمكن تغيير مجموعة الأدوات بالكامل ، وتستغرق حوالي 15 دقيقة.
القرص الدوار هو هيكل محطتين.إنها تتبنى نظام مؤازر لتدوير وشكل تحويل الفهرس.
اسمح لثلاثة أسلاك باللف في وقت واحد.
يتم التحكم في المغزل الرئيسي بواسطة محرك سيرفو.دقة رقم دوران الملف هي ± 1 دورة.
يمكن ضبط سرعة دوران العمل.الجهاز ليس لديه اهتزازات وضوضاء مميزة.
خالية من التلف المينا والأسلاك المفاجئة.بمجرد نفاد السلك النحاسي ، ستتوقف الآلة تلقائيًا.
يمكن لـ PLC ضبط رقم الدوران وسرعة اللف وارتفاع غرق الأدوات وسرعة غرق الأدوات واتجاه اللف.
X andY مغزل من عاهرة الأسلاك وقاطع الأسلاك يعتمد نظام مؤازر.يمكنها ضبط طول سلك الجسر وسلك الرصاص.
غرق الأدوات يعتمد نظام مؤازر.الحد الأقصى لعدد قطع الأدوات الغارقة هو 6.
(4)OEM / ODM الشخصي
من خلال الاستفادة الكاملة من المهندسين ذوي الخبرة والمهنيين الماهرين والمعدات المثالية والتحكم الصارم في عملية التصنيع وخدمة شبكة العمل ذات التغطية الواسعة ، نحن ملتزمون بتزويد عملائنا بالحل الأمثل لتصنيع المحركات الكهربائية.حتى الآن ، باستثناء الحصة السوقية الكبيرة في الصين ، نقوم بتصدير الآلات إلى دول العالم مثل الولايات المتحدة الأمريكية وإيطاليا وأستراليا والهند والبرازيل والمكسيك وتركيا وتايلاند وفيتنام وإيران وغيرها ، وتتقاسم أجهزتنا السمعة العظيمة بين العملاء لأداء دائم وموثوق وسعر معقول وخدمة جيدة بعد انتهاء الخدمة.
(5) ملف خط الإنتاج
من خلال الخدمة الجيدة والفريق المحترف والجودة الموثوقة ، توفر SMT للعملاء أنواعًا مختلفة من محرك التيار المتردد ومحرك التيار المستمر وخدمة الاستشارات الفنية لتصنيع محرك BLDC وخدمة العرض على المفتاح ، بما في ذلك تقييم تكلفة المحرك ومعرفة التصنيع وتدريب الموظفين ، وإكمال مشروع تسليم المفتاح.

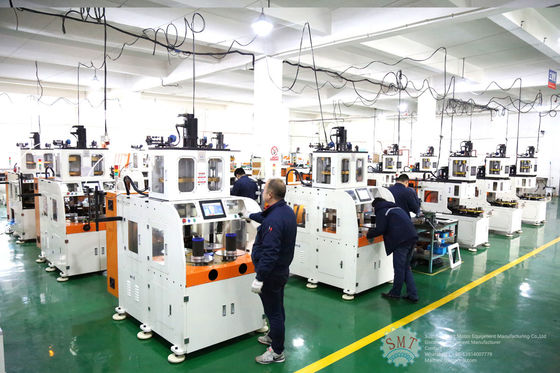

(6) حول المصنع
تقع في مدينة Suzhou ، وهي مدينة صناعية جميلة وقلب تجاري في دلتا نهر Yangtze ، Smart متخصصة في البحث والتطوير والتصنيع والمبيعات لآلات المحركات التعريفي.يتم تطبيق أجهزتنا المنتجة في مصنع Suzhou بشكل أساسي على المحركات الحثية مثل محرك الغسالة ، محرك مكيف الهواء ، محرك المضخة ، محرك الملف ، المحرك ثلاثي الأطوار ، محرك المروحة ومحرك الضاغط ، إلخ.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
