Servo Stator Winding Machine / Motor Stator Coil Winder OEM / ODM

آلة لف لفيل اللفافة الساكنة / موتور إمانويل لفائف اللفائف OEM / ODM

  • تسليط الضوء

    آلة لف لفائف مروحة السقف

    ,

    آلة لف لفائف المحرك الكهربائي

    ,

    آلة لف المؤازرة المؤازرة

  • اسم
    محرك سيرفو إمانويل لفائف اللفاف / آلة لف الجزء الثابت
  • رقم التحويل
    2-6 قطع
  • مزود الطاقة
    380 فولت / 50/60 هرتز 7 كيلو واط
  • لف الرأس
    1-2 جهاز كمبيوتر شخصى
  • أقصى ارتفاع للمكدس
    ≤70 ملم
  • الحياة العفن
    > 1000000 طلقة
  • الصف التلقائي
    كامل تلقائي
  • قطر السلك
    ضياء 0.1-1.0 مم
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    SMT
  • إصدار الشهادات
    ISO9001/SGS/CE
  • رقم الموديل
    SMT-LR100
  • الحد الأدنى لكمية
    1 مجموعة
  • الأسعار
    Negotiable
  • تفاصيل التغليف
    حالة خشبية مناسبة للنقل البحري.
  • وقت التسليم
    30 - 43 يوما ل 1 مجموعة
  • شروط الدفع
    T/T، الاعتماد المستندي،
  • القدرة على العرض
    2pcs / 56 - 79 يومًا

آلة لف لفيل اللفافة الساكنة / موتور إمانويل لفائف اللفائف OEM / ODM

آلة لف المؤازرة المؤازرة / لفائف المحرك الثابت اللفاف OEM / ODM





1. إنها آلة إدخال الملف الأفقي الأوتوماتيكية وتستخدم نظام محرك سيرفو AC ، ونظام تنظيم سرعة تحويل تردد التيار المتردد ، ونظام تحكم هوائي متكامل PLC.
2. إلى جانب ذلك ، فهي تتمتع بوظائف تغذية إسفين الفتحة الأوتوماتيكية بطول ستة ، القطع والتشكيل والإدخال في الجزء الثابت بالملف وما إلى ذلك.يمكن ضبط سرعة الإدخال للملف.
3. مُجهزة بواجهة بين الإنسان والآلة ، فهي تتمتع بوظائف عرض الحالة ، والتحذير من الفشل وإعدادات المعلمات المختلفة ، إلخ ، ومزايا نطاق التطبيق الواسع ، ودرجة الأتمتة العالية ، والتشغيل السهل ، واستبدال القالب المريح.
4. قادرة على سحب لفائف الجزء الثابت والورق تلقائيًا إلى فتحات الجزء الثابت لمرة واحدة



(1) البيانات الفنية الرئيسية




نموذج
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 SLR70 QLR70
لف الرأس 1 1 1 1 2 4
قطر السلك (مم) 0.3 ~ 1.0 0.3 ~ 1.0 0.3 ~ 1.2 0.3 ~ 1.2 0.3 ~ 1.2 0.2 ~ 1.0 0.2 ~ 1.0
سرعة التفريغ ≤2500r / دقيقة ≤2500r / دقيقة ≤2500r / دقيقة ≤2000r / دقيقة 3000 3000
ارتفاع كومة ≤80mm ≤120mm 150mm ≤230mm ≤70 ملم ≤70 ملم
دقة اللف + 0 + 0 + 0 + 0 + 0 + 0
مزود الطاقة 380v / 50 / 60HZ 8Kw 8Kw 9Kw 7 كيلو واط 7 كيلو واط
ضغط جوي ≥0.6Mpa ≥0.6Mpa 0.6Mpa ≥0.6Mpa ≥0.6 pa ≥0.6 pa
وزن ≈1350 كجم ≈1600 كجم ≈1600 كجم ≈2200 كجم ≈ 1950 كجم ≈2300 كجم
البعد
(الطول × العرض × الارتفاع)
180 × 110 × 200 180 × 120 × 220 180 × 130 × 230220 × 180 × 250 180 × 130 × 205 135 × 100 × 180



(2) التطبيق


هذه الآلة مناسبة لقطبين و 4 أقطاب و 6 لفائف أقطاب.

(3) وظيفة الآلة الرئيسية وخصائصها


أدوات اللف: تحتوي كل آلة على مجموعة واحدة من أدوات اللف وثلاثة أشكال لف عمودية.
يمكن تغيير مجموعة الأدوات بالكامل ، وتستغرق حوالي 15 دقيقة.
القرص الدوار هو هيكل محطتين.إنها تتبنى نظام مؤازر لتدوير وشكل تحويل الفهرس.
اسمح لثلاثة أسلاك باللف في وقت واحد.
يتم التحكم في المغزل الرئيسي بواسطة محرك سيرفو.دقة رقم دوران الملف هي ± 1 دورة.
يمكن ضبط سرعة دوران العمل.الجهاز ليس لديه اهتزازات وضوضاء مميزة.
خالية من التلف المينا والأسلاك المفاجئة.بمجرد نفاد السلك النحاسي ، ستتوقف الآلة تلقائيًا.
يمكن لـ PLC ضبط رقم الدوران وسرعة اللف وارتفاع غرق الأدوات وسرعة غرق الأدوات واتجاه اللف.
X andY مغزل من عاهرة الأسلاك وقاطع الأسلاك يعتمد نظام مؤازر.يمكنها ضبط طول سلك الجسر وسلك الرصاص.
غرق الأدوات يعتمد نظام مؤازر.الحد الأقصى لعدد قطع الأدوات الغارقة هو 6.



(4)OEM / ODM الشخصي


من خلال الاستفادة الكاملة من المهندسين ذوي الخبرة والمهنيين الماهرين والمعدات المثالية والتحكم الصارم في عملية التصنيع وخدمة شبكة العمل ذات التغطية الواسعة ، نحن ملتزمون بتزويد عملائنا بالحل الأمثل لتصنيع المحركات الكهربائية.حتى الآن ، باستثناء حصة السوق الكبيرة في الصين ، نقوم بتصدير الآلات إلى دول العالم مثل الولايات المتحدة الأمريكية وإيطاليا وأستراليا والهند والبرازيل والمكسيك وتركيا وتايلاند وفيتنام وإيران وغيرها ، وتتقاسم أجهزتنا السمعة العظيمة بين العملاء لأداء دائم وموثوق وسعر معقول وخدمة جيدة بعد انتهاء الخدمة.



(5) ملف خط الإنتاج



من خلال الخدمة الجيدة والفريق المحترف والجودة الموثوقة ، توفر SMT للعملاء أنواعًا مختلفة من محرك التيار المتردد ومحرك التيار المستمر وخدمة الاستشارات الفنية لتصنيع محرك BLDC وخدمة العرض على المفتاح ، بما في ذلك تقييم تكلفة المحرك ومعرفة التصنيع وتدريب الموظفين ، وإكمال مشروع تسليم المفتاح.

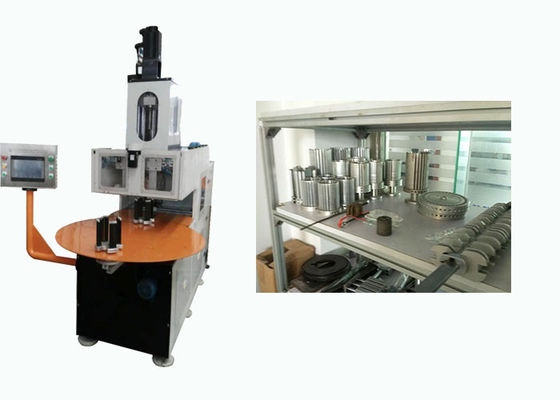

آلة لف لفيل اللفافة الساكنة / موتور إمانويل لفائف اللفائف OEM / ODM 0



(6) حول المصنع

تقع في مدينة Suzhou ، وهي مدينة صناعية جميلة وقلب تجاري في دلتا نهر Yangtze ، Smart متخصصة في البحث والتطوير والتصنيع والمبيعات لآلات المحركات التعريفي.يتم تطبيق أجهزتنا المنتجة في مصنع Suzhou بشكل أساسي على المحركات الحثية مثل محرك الغسالة ، محرك مكيف الهواء ، محرك المضخة ، محرك الملف ، المحرك ثلاثي الأطوار ، محرك المروحة ومحرك الضاغط ، إلخ.
آلة لف لفيل اللفافة الساكنة / موتور إمانويل لفائف اللفائف OEM / ODM 1
