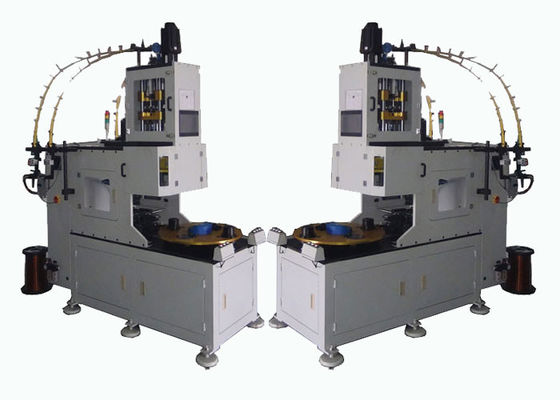

SMT - LR100 Stator Winding Machine 200mm Flier ≤3000r/min Wire Speed

SMT - LR100 الموالي لف آلة 200mm Flier ≤3000r / min Wire Speed

  • تسليط الضوء

    آلة لف لفائف المحرك الكهربائي

    ,

    آلة لف مروحة السقف

    ,

    آلة لف الجزء الثابت 200 مم

  • اسم
    آلة لف لفائف الجزء الثابت للمحرك ثلاثي الأطوار
  • سرعه السلك
    ≤ 3000r / دقيقة
  • طيار
    200 ملم
  • رقم التحويل
    2-6 قطع
  • مزود الطاقة
    380 فولت / 50/60 هرتز 7 كيلو واط
  • وزن
    1100 كجم
  • البعد
    (L) 1800X (W) 1100 × 2200 مم
  • لف الرأس
    1 قطع
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    SMT
  • إصدار الشهادات
    ISO9001/SGS/CE
  • رقم الموديل
    SMT-LR100
  • الحد الأدنى لكمية
    1 مجموعة
  • الأسعار
    Negotiable
  • تفاصيل التغليف
    حالة خشبية مناسبة للنقل البحري.
  • وقت التسليم
    37 - 45 يومًا
  • شروط الدفع
    T/T, L/C, ويسترن يونيون
  • القدرة على العرض
    2PCS / 37 - 71 يوما

SMT - LR100 الموالي لف آلة 200mm Flier ≤3000r / min Wire Speed

SMT - LR100 الموالي لف آلة 200mm Flier ≤3000r / min Wire Speed

1. يتم التحكم في ستة مغازل بواسطة المحركات المؤازرة
2. رؤوس لف متعرجة وأربع محطات لفائف مرحلتين في وقت واحد ، والتي يمكن أن تهب أسلاك مفردة ومتعددة.

3. لفائف الرياح سلسلة آلة لفية مباشرة ومنظم في أكواب نقل.
4. المغزل الرئيسي ، ارتفاع سرعة الغمس القالب ، ربط الأسلاك وتقطيع الأسلاك ، الدوارة وتحويل مؤشر الكأس كلها تتحكم بها المحركات المؤازرة ،.
5. إنه مناسب بشكل خاص لإدخال الملف للجزء الثابت مع عامل ملء الفتحة العالي وفتح الفتحة.
6. يوفر العمل و لديه كفاءة عالية.

(1) البيانات التقنية الرئيسية

سرعة اللف ≤3000r / دقيقة
قطر السلك المناسب 0.2-1.2mm
محيط لفائف 650 ملم
أعمدة محرك مناسبة 2،4،6،8
أعمدة محرك مناسبة 2،4،6،8
طول downadle الرصاص (ماكس) 200MM
اتجاه متعرج اختيار-النفس
نطاق العد 0-9999 / الدائرة
يطير قطر الشوكة 300MM
جهد التشغيل ثلاث مراحل 3PH 380V 50Hz
قوة 7KW
ضغط جوي 0.6-1MPa
وزن حوالي 1100 كجم
البعد (L × W × H) (L) 1800X (W) 1100X (H) 2200mm

(2) التطبيق


هذه الآلة مناسبة لقطبين و 4 اقطاب و 6 لفات لف لفات.

(3) وظيفة الجهاز الرئيسية والخصائص


أدوات لف: كل آلة لديها مجموعة واحدة من الأدوات المتعرجة وثلاثة أشكال متعرجة رأسية.
يمكن تغيير مجموعة كاملة من الأدوات ، ويستغرق حوالي 15 دقيقة.
القرص الدوار هو هيكل محطتين. يعتمد نظام مضاعفات لتدوير ونقل شكل الفهرس.
تسمح ثلاثة أسلاك لف في وقت واحد.
يتم التحكم بالمغزل الرئيسي بواسطة محرك سيرفو. إن دقة رقم لفة الملف هي ± 1 دورة.
يمكن ضبط سرعة دوران العمل. الجهاز ليس لديه اهتزازات وضوضاء متميزة.
خالية من ضرر المينا والأسلاك المفاجئة. بمجرد نفاد الأسلاك النحاسية ، سوف تتوقف الآلة تلقائياً.
يمكن PLC ضبط عدد الدوران ، سرعة اللفة ، ارتفاع الغرق في الأدوات ، وسرعة غرق الأدوات والاتجاه المتعرج.
X andY المغزل من سلك هوكر وقاطع سلك يعتمد نظام مضاعفات. فإنه يمكن ضبط طول سلك الجسر والأسلاك الرصاص.
غرزة الأدوات تعتمد نظام مضاعفات. الحد الأقصى لعدد أجزاء الأداة الغارقة هو 6.

(4) OEM / ODM الملف الشخصي


مع الاستفادة الكاملة من المهندسين ذوي الخبرة والمهنيين المحترفين والمعدات المثالية والتحكم في عملية التصنيع الصارمة وخدمة شبكة التغطية الواسعة ، نحن ملتزمون بتزويد عملائنا بالحل الأمثل لتصنيع المحركات الكهربائية. حتى الآن ، باستثناء حصة السوق الكبيرة في الصين ، نقوم بتصدير الآلات إلى دول العالم مثل الولايات المتحدة الأمريكية ، إيطاليا ، أستراليا ، الهند ، البرازيل ، المكسيك ، تركيا ، تايلاند ، فيتنام ، إيران ، إلخ ، وآلاتنا تشترك في سمعة كبيرة بين العملاء لأداء دائم وموثوق بها ، وسعر معقول وجيد بعد الخدمة.

(5) خط الانتاج الشخصي

مع خدمة جيدة ، فريق محترف وجودة موثوق بها ، Nide تزود العملاء بأنواع مختلفة من AC motor ، DC motor ، BLDC خدمة الاستشارات الفنية لتصنيع المحركات وخدمة تسليم المفتاح ، بما في ذلك تقييم تكلفة المحرك ، خبرة التصنيع ، تدريب الموظفين ، ومشروع تسليم المفتاح الكامل.

(6) حول المصنع

تقع في سوتشو ، وهي مدينة جميلة للصناعة ، قلب التجارة في دلتا نهر اليانغتسى ، وتتخصص سمارت في مجال البحث والتطوير وتصنيع وبيع الآلات الحثية للسيارات. يتم تطبيق آلاتنا المنتجة في مصنع سوتشو بشكل رئيسي على المحركات الحثية مثل محرك الغسالة ، محرك مكيف الهواء ، محرك المضخة ، محرك الملف ، المحرك ثلاثي الطور ، محرك المروحة والمحرك الضاغط ، إلخ.
