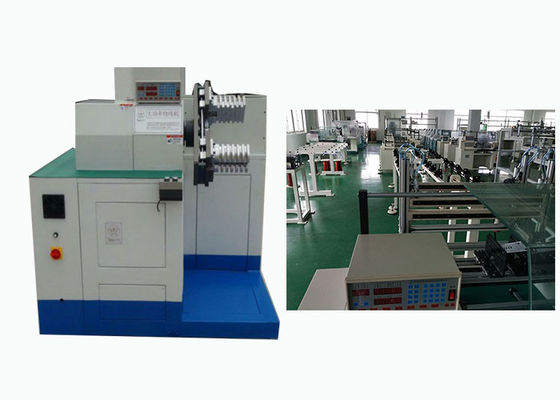

OEM / ODM آلة لف لفائف أوتوماتيكية حوالي 1000 قطعة / 8 ساعات
استخدم وحدة التحكم في برنامج Mitsubishi و GOT ، لتحقيق التفاعل بين الإنسان والآلة ، وتعديل وتخزين معلمة اللف لمجموعة الكاميرات الثابتة التي تم حسابها بدقة لضمان عملية اللف الدقيقة.التركيبات الثابتة وهيكل استخدام الغطاء الواقي لحماية سلك التثبيت يضمن تعليق السلك بسرعة وبدقة وأمان.استخدم محرك متدرج لضمان فهرسة مستقرة ودقيقة.اعتماد إطار سبائك الألومنيوم المستوردة.
(1) المعلمة التقنية الرئيسية
نموذج | R650 |
قطر التأرجح | ≤450 مم |
الطول الفعال للأدوات | ≤400 ملم |
رقم السلك المتوازي | ≤ 16 قطعة |
قطر السلك | 0.3-1.2 مم |
عرض مصفوفة الأسلاك | 400 ملم |
مزود الطاقة | 220 فولت / 50/60 هرتز 2.2 كيلو واط |
وزن الآلة | 950 كلغ |
ضغط جوي | 0.4-0.6 ميجا باسكال |
أبعاد الآلة | (L) 1500 * (W) 1700 * (H) 1550 مم |
(2) خطوات تشغيل هذا الجهاز
كفاءة إنتاج هذه الآلة
حوالي 1000 قطعة / 8 ساعات ، إنها مجرد فكرة تقريبية ، وتعتمد على رقم فتحات المحرك ورقم الدوران.
تحميل المحرك على المكوك يدويًا ، اضغط على زر START ، سيقوم المكوك بتسليم المحرك إلى موضع اللف ، واللف التلقائي والفهرسة وقطع الأسلاك ، بعد الانتهاء ، سيخرج المكوك المحرك النهائي من موضع اللف ، ويقوم المشغل بإفراغ المحرك النهائي ، تم الانتهاء من دورة واحدة.
(3) وظيفة الآلة الرئيسية وخصائصها
أدوات اللف: تحتوي كل آلة على مجموعة واحدة من أدوات اللف وثلاثة أشكال لف عمودية.
يمكن تغيير مجموعة الأدوات بالكامل ، وتستغرق حوالي 15 دقيقة.
القرص الدوار هو هيكل محطتين.إنها تتبنى نظام مؤازر لتدوير وشكل تحويل الفهرس.
اسمح لثلاثة أسلاك باللف في وقت واحد.
يتم التحكم في المغزل الرئيسي بواسطة محرك سيرفو.دقة رقم دوران الملف هي ± 1 دورة.
يمكن ضبط سرعة دوران العمل.الجهاز ليس لديه اهتزازات وضوضاء مميزة.
خالية من التلف المينا والأسلاك المفاجئة.بمجرد نفاد السلك النحاسي ، ستتوقف الآلة تلقائيًا.
يمكن لـ PLC ضبط رقم الدوران وسرعة اللف وارتفاع غرق الأدوات وسرعة غرق الأدوات واتجاه اللف.
X andY مغزل من عاهرة الأسلاك وقاطع الأسلاك يعتمد نظام مؤازر.يمكنها ضبط طول سلك الجسر وسلك الرصاص.
غرق الأدوات يعتمد نظام مؤازر.الحد الأقصى لعدد قطع الأدوات الغارقة هو 6.
(4)OEM / ODM الشخصي
من خلال الاستفادة الكاملة من المهندسين ذوي الخبرة والمهنيين الماهرين والمعدات المثالية والتحكم الصارم في عملية التصنيع وخدمة شبكة العمل ذات التغطية الواسعة ، نحن ملتزمون بتزويد عملائنا بالحل الأمثل لتصنيع المحركات الكهربائية.حتى الآن ، باستثناء حصة السوق الكبيرة في الصين ، نقوم بتصدير الآلات إلى دول العالم مثل الولايات المتحدة الأمريكية وإيطاليا وأستراليا والهند والبرازيل والمكسيك وتركيا وتايلاند وفيتنام وإيران وغيرها ، وتتقاسم أجهزتنا السمعة العظيمة بين العملاء لأداء دائم وموثوق وسعر معقول وخدمة جيدة بعد انتهاء الخدمة.
(5) ملف خط الإنتاج
من خلال الخدمة الجيدة والفريق المحترف والجودة الموثوقة ، توفر SMT للعملاء أنواعًا مختلفة من محرك التيار المتردد ومحرك التيار المستمر وخدمة الاستشارات الفنية لتصنيع محرك BLDC وخدمة العرض على المفتاح ، بما في ذلك تقييم تكلفة المحرك ومعرفة التصنيع وتدريب الموظفين ، وإكمال مشروع تسليم المفتاح.
(6) حول سمارت
تقع في مدينة Suzhou ، وهي مدينة صناعية جميلة وقلب تجاري في دلتا نهر Yangtze ، Smart متخصصة في البحث والتطوير والتصنيع والمبيعات لآلات المحركات التعريفي.يتم تطبيق أجهزتنا المنتجة في مصنع Suzhou بشكل أساسي على المحركات الحثية مثل محرك الغسالة ، محرك مكيف الهواء ، محرك المضخة ، محرك الملف ، المحرك ثلاثي الأطوار ، محرك المروحة ومحرك الضاغط ، إلخ.
