Automatic Motor Stator Coil Making Machine , Motor Winding Equipment

التلقائي آلة لفائف إمانويل موتور ، آلة لف المعدات

  • تسليط الضوء

    آلة لف لفائف المحرك الكهربائي

    ,

    آلة لف مروحة السقف

    ,

    آلة تصنيع لفائف المحرك الثابت للسيارات

  • اسم
    آلة لف لفائف الجزء الثابت للمحرك الأوتوماتيكي SMT - DR450
  • ديمولدنغ
    تلقائي
  • رقم التحويل
    2-6 قطع
  • مزود الطاقة
    220 فولت / 50/60 هرتز 2.2 كيلو واط
  • لف الرأس
    2 قطع
  • قطر السلك
    0.3-1.2 مم
  • الطول الفعال للأدوات
    ≤400 ملم
  • فيجيت
    980 كجم
  • اللون
    أبيض
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    SMT
  • إصدار الشهادات
    ISO9001 / SGS
  • رقم الموديل
    SMT-R650
  • الحد الأدنى لكمية
    1 مجموعة
  • الأسعار
    Negotiable
  • تفاصيل التغليف
    الخشب الرقائقي مربع أو يمكنك أن تقول لنا.
  • وقت التسليم
    44 - 69 يومًا
  • شروط الدفع
    T / T، L / C
  • القدرة على العرض
    1PCS / 44 - 68days

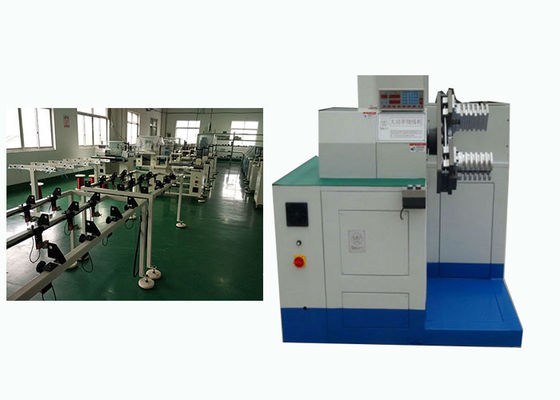

التلقائي آلة لفائف إمانويل موتور ، آلة لف المعدات

التلقائي آلة لفائف إمانويل موتور ، آلة لف المعدات

1. يجب تثبيت الجهاز في البيئة مع الهواء النظيف ، والرطوبة المناسبة.
2. يجب أن يظل المحرك المرقط نظيفًا ، وتجنب التأثير من خلال الأشياء الصعبة.
3. التشحيم بانتظام. هذا الجهاز يعتمد نظام التشحيم المستوردة. ملء خزان النفط مع النفط 40 #. يمكن الحكم على ما إذا كان يحتاج إلى التزود بالوقود أم لا من خلال ثقب الرؤية.
4. الجزء الحاسم للآلة يعتمد محامل مستوردة عالية الدقة من الغبار ، عادة ، لا تحتاج إلى الصيانة. إذا كان لا يمكن تدويرها بسلاسة أو خنق ، تحتاج إلى استبدال محامل.
5. جميع الأسطوانات عبارة عن أنواع تزييت خالية من الزيوت ، عادة ، لا تحتاج إلى إضافة الزيت إلى بخاخ الزيت ، بينما تحتاج لملء الفلتر بالماء.
6. لا يحتاج المفتاح المغناطيسي الموجود على جسم الأسطوانة ومفاتيح القرب على الماكينة إلى التعديل.

(1) المعلمة التقنية الرئيسية

نموذج R650
قطر التأرجح ≤450mm
طول فعالة من الأدوات ≤400mm
رقم السلك المتوازي ≤16pcs
قطر السلك 0.3-1.2mm
عرض مجموعة الأسلاك 400MM
مزود الطاقة 220 فولت / 50/60 هرتز 2.2Kw
وزن الماكينة 950kgs
ضغط جوي 0.4-0.6MPa
البعد الآلة (L) 1500 * (W) 1700 * (H) 1550mm

(2) خطوات العملية من هذا الجهاز


كفاءة الإنتاج من هذا الجهاز
حوالي 1000pcs / 8 ساعات ، هو مجرد فكرة تقريبية ، يعتمد على عدد فتحات التسليح وعدد الدور.
تحميل الحزم على المكوك يدويا ، اضغط على زر START ، سوف المكوك تسليم المحرك إلى موقف متعرج ، والتفاف التلقائي ، والفهرسة وقطع الأسلاك ، وبعد الانتهاء ، ستأخذ المكوك خارج المجموعة من موقف متعرج ، المشغل تفريغ المحرك النهائي اكتمال دورة واحدة.


(3) وظيفة الجهاز الرئيسية وخصائصها


أدوات لف: كل آلة لديها مجموعة واحدة من الأدوات المتعرجة وثلاثة أشكال متعرجة رأسية.
يمكن تغيير مجموعة كاملة من الأدوات ، ويستغرق حوالي 15 دقيقة.
القرص الدوار هو هيكل محطتين. يعتمد نظام مضاعفات لتدوير ونقل شكل الفهرس.
تسمح ثلاثة أسلاك لف في وقت واحد.
يتم التحكم بالمغزل الرئيسي بواسطة محرك سيرفو. إن دقة رقم لفة الملف هي ± 1 دورة.
يمكن ضبط سرعة دوران العمل. الجهاز ليس لديه اهتزازات وضوضاء متميزة.
خالية من ضرر المينا والأسلاك المفاجئة. بمجرد نفاد الأسلاك النحاسية ، سوف تتوقف الآلة تلقائياً.
يمكن PLC ضبط عدد الدوران ، سرعة اللفة ، ارتفاع الغرق في الأدوات ، وسرعة غرق الأدوات والاتجاه المتعرج.
X andY المغزل من سلك هوكر وقاطع سلك يعتمد نظام مضاعفات. فإنه يمكن ضبط طول سلك الجسر والأسلاك الرصاص.
غرزة الأدوات تعتمد نظام مضاعفات. الحد الأقصى لعدد أجزاء الأداة الغارقة هو 6.

(4) OEM / ODM الملف الشخصي


مع الاستفادة الكاملة من المهندسين ذوي الخبرة والمهنيين المحترفين والمعدات المثالية والتحكم في عملية التصنيع الصارمة وخدمة شبكة التغطية الواسعة ، نحن ملتزمون بتزويد عملائنا بالحل الأمثل لتصنيع المحركات الكهربائية. حتى الآن ، باستثناء حصة السوق الكبيرة في الصين ، نقوم بتصدير الآلات إلى دول العالم مثل الولايات المتحدة الأمريكية ، إيطاليا ، أستراليا ، الهند ، البرازيل ، المكسيك ، تركيا ، تايلاند ، فيتنام ، إيران ، إلخ ، وآلاتنا تشترك في سمعة كبيرة بين العملاء لأداء دائم وموثوق بها ، وسعر معقول وجيد بعد الخدمة.

(5) خط الانتاج الشخصي

مع خدمة جيدة ، فريق محترف وجودة موثوق بها ، Nide تزود العملاء بأنواع مختلفة من AC motor ، DC motor ، BLDC خدمة الاستشارات الفنية لتصنيع المحركات وخدمة تسليم المفتاح ، بما في ذلك تقييم تكلفة المحرك ، خبرة التصنيع ، تدريب الموظفين ، ومشروع تسليم المفتاح الكامل.

(6) عن الذكية

تقع في سوتشو ، وهي مدينة جميلة للصناعة ، قلب التجارة في دلتا نهر اليانغتسى ، وتتخصص سمارت في مجال البحث والتطوير وتصنيع وبيع الآلات الحثية للسيارات. يتم تطبيق آلاتنا المنتجة في مصنع سوتشو بشكل رئيسي على المحركات الحثية مثل محرك الغسالة ، محرك مكيف الهواء ، محرك المضخة ، محرك الملف ، المحرك ثلاثي الطور ، محرك المروحة والمحرك الضاغط ، إلخ.
