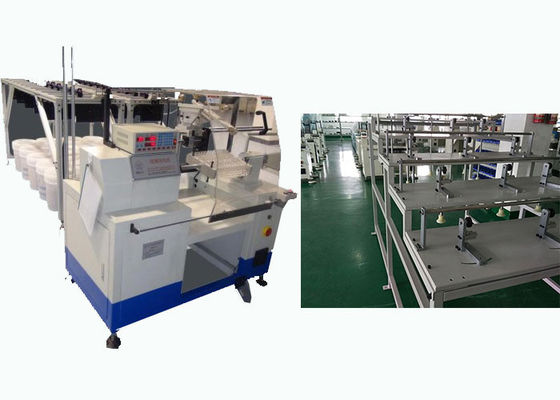

آلة اللف المتعرج الطويل للسيارات تلقائيا SMT - R350
التكوين الرئيسي:
ا. صف من الخيط مع ثمانية رأس متعرج ، يمكن تعديل طول الرأس المتعرج والارتفاع بسهولة.
ب) مجهزة بإطار الأسلاك المتنقلة (بما في ذلك ثمانية بكرة مجموعة وثمانية بكرات ، الحجم هو 120mm × 300mm القطر).
ج. مع اثنين من المغزل العفن: أبعاد 16 × 16 × 630mm
د. حجم إطار العرض هو 800 × 800 × 780 مم.
ه. تثبيت المقاومات الفرامل ، والموقف بشكل أكثر دقة
(1) المعلمة التقنية الرئيسية
| نموذج | R350 |
| قطر السلك | 0.3-1.2mm |
| لف القطر | 100-350mm |
| نقل المسافة | ≤250mm |
| لا توجد سرعه تحميل | دوران 1500r / دقيقة |
| مزود الطاقة | 220V / 50 / 60Hz 1.5Kw |
| وزن | 900kgs |
| البعد | 2000 * 1450 * 1500MM |
| موك | 1 مجموعة آلة لف |
| موعد التسليم | بعد 30 يوما من تأكيد الطلب |
(2) خطوات العملية من هذا الجهاز
كفاءة الإنتاج من هذا الجهاز
حوالي 1000pcs / 8 ساعات ، هو مجرد فكرة تقريبية ، يعتمد على عدد فتحات التسليح وعدد الدور.
تحميل الحزم على المكوك يدويا ، اضغط على زر START ، سوف المكوك تسليم المحرك إلى موقف متعرج ، والتفاف التلقائي ، والفهرسة وقطع الأسلاك ، وبعد الانتهاء ، ستأخذ المكوك خارج المجموعة من موقف متعرج ، المشغل تفريغ المحرك النهائي اكتمال دورة واحدة.
(3) وظيفة الجهاز الرئيسية والخصائص
أدوات لف: كل آلة لديها مجموعة واحدة من الأدوات المتعرجة وثلاثة أشكال متعرجة رأسية.
يمكن تغيير مجموعة كاملة من الأدوات ، ويستغرق حوالي 15 دقيقة.
القرص الدوار هو هيكل محطتين. يعتمد نظام مضاعفات لتدوير ونقل شكل الفهرس.
تسمح ثلاثة أسلاك لف في وقت واحد.
يتم التحكم بالمغزل الرئيسي بواسطة محرك سيرفو. إن دقة رقم لفة الملف هي ± 1 دورة.
يمكن ضبط سرعة دوران العمل. الجهاز ليس لديه اهتزازات وضوضاء متميزة.
خالية من ضرر المينا والأسلاك المفاجئة. بمجرد نفاد الأسلاك النحاسية ، سوف تتوقف الآلة تلقائياً.
يمكن PLC ضبط عدد الدوران ، سرعة اللفة ، ارتفاع الغرق في الأدوات ، وسرعة غرق الأدوات والاتجاه المتعرج.
X andY المغزل من سلك هوكر وقاطع سلك يعتمد نظام مضاعفات. فإنه يمكن ضبط طول سلك الجسر والأسلاك الرصاص.
غرزة الأدوات تعتمد نظام مضاعفات. الحد الأقصى لعدد أجزاء الأداة الغارقة هو 6.
(4) OEM / ODM الملف الشخصي
مع الاستفادة الكاملة من المهندسين ذوي الخبرة والمهنيين المحترفين والمعدات المثالية والتحكم في عملية التصنيع الصارمة وخدمة شبكة التغطية الواسعة ، نحن ملتزمون بتزويد عملائنا بالحل الأمثل لتصنيع المحركات الكهربائية. حتى الآن ، باستثناء حصة السوق الكبيرة في الصين ، نقوم بتصدير الآلات إلى دول العالم مثل الولايات المتحدة الأمريكية ، إيطاليا ، أستراليا ، الهند ، البرازيل ، المكسيك ، تركيا ، تايلاند ، فيتنام ، إيران ، إلخ ، وآلاتنا تشترك في سمعة كبيرة بين العملاء لأداء دائم وموثوق بها ، وسعر معقول وجيد بعد الخدمة.
(5) خط الانتاج الشخصي
مع خدمة جيدة ، فريق محترف وجودة موثوق بها ، Nide تزود العملاء بأنواع مختلفة من AC motor ، DC motor ، BLDC خدمة الاستشارات الفنية لتصنيع المحركات وخدمة تسليم المفتاح ، بما في ذلك تقييم تكلفة المحرك ، خبرة التصنيع ، تدريب الموظفين ، ومشروع تسليم المفتاح الكامل.
(6) من نحن
يتم تطبيق المنتجات أساسا في محرك السيارات الطاقة الجديدة ، محرك سيرفو ، مولد ، محرك ثلاث مراحل ، محرك المضخة ، محرك الضاغط ، محرك الأجهزة المنزلية والمحركات الحثية الأخرى. بصفتنا شركة رائدة في العالم ، لدينا مزايا واضحة في التجميع الأساسي للجزء الثابت والجذري ، وعزل الفتحة ، واللف التلقائي ، والإدخال التلقائي ، ودمج السيارات ، وتشريب الراتنج التلقائي وغيرها من تكنولوجيا إنتاج المحركات لمختلف الأحجام وشكل الفاصل الثابت.
الجمع بين سنوات من الخبرة وفكرة التصميم في محاولة أفضل لتلبية متطلبات الإنتاج للعملاء ، يمكننا توفير خيارات مختلفة ، مثل خط إنتاج شبه السيارات ، خط إنتاج السيارات ونظام الإنتاج بدون طيار ، إلخ. فريقنا عالي الجودة وعالي الكفاءة دائما تقديم المشروع الأمثل ، الدعم الفني وعملية الإنتاج ، تصنيع المعدات عالية الجودة والقيام بعد الخدمة في الوقت المناسب للعملاء. ونحن نأمل مخلصين في إنشاء والحفاظ على الاتصال على المدى الطويل والتعاون مع العملاء الجدد والقدامى لتبادل أحدث الإنجازات التقنية في صناعة آلات صناعة السيارات.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
