Automatic Stator Coil Winding Machine / AC / DC Electrical Series Motor

آلة لف لفائف الجزء الثابت الأوتوماتيكية / محرك سلسلة كهربائية AC / DC

  • تسليط الضوء

    آلة لف لفائف المحرك الكهربائي

    ,

    آلة لف مروحة السقف

    ,

    آلة لف لفائف الجزء الثابت الأوتوماتيكي

  • اسم
    آلة لف لفائف الجزء الثابت الأوتوماتيكية / محرك سلسلة كهربائية AC / DC
  • اللون
    ابيض ازرق
  • سرعة عدم التحميل
    ≤1500r / دقيقة
  • طيار
    200 ملم
  • رقم التحويل
    2-6 قطع
  • البعد
    (L) 2000X (W) 1450 × 1500 مم
  • لف الرأس
    6
  • ضغط جوي
    ≥0.6 ميجا باسكال
  • نقل المسافة
    ≥170 ملم
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    SMT
  • إصدار الشهادات
    ISO9001/SGS
  • رقم الموديل
    SMT-SR350
  • الحد الأدنى لكمية
    1 مجموعة
  • الأسعار
    Negotiable
  • تفاصيل التغليف
    خشب رقائقيّ صندوق
  • وقت التسليم
    41 - 69 يومًا
  • شروط الدفع
    T/T، خطاب الاعتماد
  • القدرة على العرض
    1PCS / 41 - 66 يوما

آلة لف لفائف الجزء الثابت الأوتوماتيكية / محرك سلسلة كهربائية AC / DC

آلة لف لفائف الجزء الثابت الأوتوماتيكية / محرك سلسلة كهربائية AC / DC SMT - R350





جميع الأجزاء النجمية مطلية بالكروم ، وجميع أجزاء الألمنيوم مؤكسدة.تم استيراد الأجزاء القياسية الرئيسية في أجهزتنا من علامة تجارية مشهورة مستوردة ، مما يضمن التشغيل الدقيق.
باناسونيك أو ميتسوبيشي PLC
Panasonice أو مستشعر الألياف الضوئية Keyence



(1)المعلمة التقنية الرئيسية



نموذج 350 ر
قطر السلك 0.3-1.2 مم
قطر اللف 100-350 ملم
مسافة النقل ≤250 ملم
لا توجد سرعه تحميل 1500r / دقيقة
مزود الطاقة 220 فولت / 50/60 هرتز 1.5 كيلو واط
وزن 900 كلغ
البعد 2000 * 1450 * 1500 مم
موك 1 مجموعة آلة لف
موعد التسليم بعد 30 يومًا من تأكيد الطلب





(2) خطوات تشغيل هذا الجهاز


كفاءة إنتاج هذه الآلة
حوالي 1000 قطعة / 8 ساعات ، إنها مجرد فكرة تقريبية ، وتعتمد على رقم فتحات المحرك ورقم الدوران.
تحميل المحرك على المكوك يدويًا ، اضغط على زر START ، سيقوم المكوك بتسليم المحرك إلى موضع اللف ، واللف التلقائي والفهرسة وقطع الأسلاك ، بعد الانتهاء ، سيخرج المكوك المحرك النهائي من موضع اللف ، ويقوم المشغل بإفراغ المحرك النهائي ، تم الانتهاء من دورة واحدة.



(3) وظيفة الآلة الرئيسية وخصائصها


أدوات اللف: تحتوي كل آلة على مجموعة واحدة من أدوات اللف وثلاثة أشكال لف عمودية.
يمكن تغيير مجموعة الأدوات بالكامل ، وتستغرق حوالي 15 دقيقة.
القرص الدوار هو هيكل محطتين.إنها تتبنى نظام مؤازر لتدوير وشكل تحويل الفهرس.
اسمح لثلاثة أسلاك باللف في وقت واحد.
يتم التحكم في المغزل الرئيسي بواسطة محرك سيرفو.دقة رقم دوران الملف هي ± 1 دورة.
يمكن ضبط سرعة دوران العمل.الجهاز ليس لديه اهتزازات وضوضاء مميزة.
خالية من التلف المينا والأسلاك المفاجئة.بمجرد نفاد السلك النحاسي ، ستتوقف الآلة تلقائيًا.
يمكن لـ PLC ضبط رقم الدوران وسرعة اللف وارتفاع غرق الأدوات وسرعة غرق الأدوات واتجاه اللف.
X andY مغزل من عاهرة الأسلاك وقاطع الأسلاك يعتمد نظام مؤازر.يمكنها ضبط طول سلك الجسر وسلك الرصاص.
غرق الأدوات يعتمد نظام مؤازر.الحد الأقصى لعدد قطع الأدوات الغارقة هو 6.





(4)OEM / ODM الشخصي


من خلال الاستفادة الكاملة من المهندسين ذوي الخبرة والمهنيين الماهرين والمعدات المثالية والتحكم الصارم في عملية التصنيع وخدمة شبكة العمل ذات التغطية الواسعة ، نحن ملتزمون بتزويد عملائنا بالحل الأمثل لتصنيع المحركات الكهربائية.حتى الآن ، باستثناء حصة السوق الكبيرة في الصين ، نقوم بتصدير الآلات إلى دول العالم مثل الولايات المتحدة الأمريكية وإيطاليا وأستراليا والهند والبرازيل والمكسيك وتركيا وتايلاند وفيتنام وإيران وغيرها ، وتتقاسم أجهزتنا السمعة العظيمة بين العملاء لأداء دائم وموثوق وسعر معقول وخدمة جيدة بعد انتهاء الخدمة.



(5) ملف خط الإنتاج



من خلال الخدمة الجيدة والفريق المحترف والجودة الموثوقة ، توفر SMT للعملاء أنواعًا مختلفة من محرك التيار المتردد ومحرك التيار المستمر وخدمة الاستشارات الفنية لتصنيع محرك BLDC وخدمة العرض على المفتاح ، بما في ذلك تقييم تكلفة المحرك ومعرفة التصنيع وتدريب الموظفين ، وإكمال مشروع تسليم المفتاح.



(6) عنا


يتم تطبيق المنتجات بشكل أساسي في محركات السيارات ذات الطاقة الجديدة ، والمحرك المؤازر ، والمولد ، والمحرك ثلاثي الطور ، ومحرك المضخة ، ومحرك الضاغط ، ومحرك الأجهزة المنزلية ، والمحركات الحثية الأخرى.كشركة رائدة على مستوى العالم ، لدينا مزايا واضحة في تجميع الجزء الثابت والدوار ، وعزل الفتحة ، واللف التلقائي ، والإدخال التلقائي ، والصهر التلقائي ، والتشريب التلقائي بالراتنج وتقنيات إنتاج المحركات الأخرى للأحجام المختلفة وشكل الفتحة للجزء الثابت.



من خلال الجمع بين سنوات الخبرة وفكرة التصميم لمحاولة بذل قصارى جهدها لتلبية متطلبات الإنتاج الخاصة بالعميل ، يمكننا توفير خيارات متنوعة ، مثل خط الإنتاج شبه الأوتوماتيكي وخط إنتاج السيارات ونظام الإنتاج بدون طيار ، إلخ. فريقنا عالي الجودة وعالي الكفاءة تقدم دائمًا المشروع الأمثل والدعم الفني وعملية الإنتاج وتصنيع المعدات عالية الجودة والقيام بخدمة ما بعد الخدمة في الوقت المناسب للعملاء.نأمل مخلصين في إقامة والحفاظ على الاتصال والتعاون على المدى الطويل مع العملاء الجدد والقدامى لمشاركة أحدث الإنجازات التقنية في صناعة آلات تصنيع المحركات.

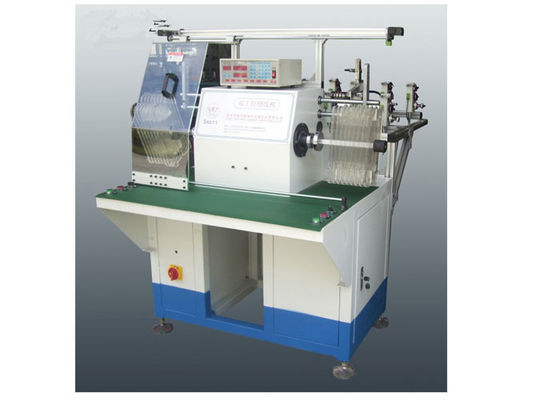

آلة لف لفائف الجزء الثابت الأوتوماتيكية / محرك سلسلة كهربائية AC / DC 0
