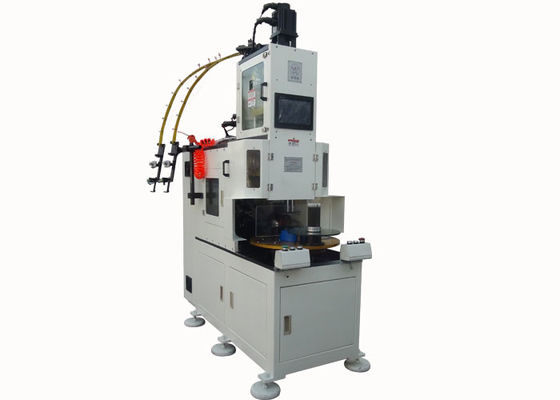

آلة لف لفائف أوتوماتيكية لمحرك التعريفي AC
تستخدم هذه الآلة بشكل أساسي في لف قطبي الجزء الثابت.سيتم لف الجزء الثابت في كل دورة ، مما يحسن بشكل كبير من كفاءة الإنتاج ، والتحميل التلقائي وإزالة القالب ، لتقليل كثافة العمالة الاصطناعية.يمكن أن تحقق عملية اللف التنصت (5 مرات) ، ووظائف التثبيت ، ويمكن ضبط زاوية السكتة الدماغية والمحور لضربة رافعة شوكة الذبابة ضمن نطاق معين وفقًا للحاجة.هيكل من سبائك الألومنيوم بالكامل (معالجة الأكسدة الأنودية) مع حماية أكريليك مستوردة.يتم التحكم في الكهرباء بشكل أساسي بواسطة PLC وجهاز عرض ومحول تردد.عرض آمن وموثوق.
وظيفة الآلة الرئيسية وخصائصها
الآلة لف لفائف المحرك الكهربائيهي آلة لف عمودية أوتوماتيكية مزدوجة المحطة ، القرص الدوار عبارة عن هيكلين من المحطات.إنها تتبنى نظام مؤازر لتدوير وشكل تحويل الفهرس.
قادرة على لف الملفات بالضبط على دولاب الموازنة الشوكية ونقل الملف بسهولة إلى أداة ربط الملف ، بكفاءة عالية وتأثير إدخال رائع.
كلآلة لف لفائفلديها مجموعة واحدة من أدوات اللف وثلاثة أشكال لف عمودية.
يمكن تغيير مجموعة الأدوات بالكامل ، وتستغرق حوالي 15 دقيقة.
يتم التحكم في المغزل الرئيسي بواسطة محرك سيرفو.دقة رقم دوران الملف هي ± 1 دورة.
يمكن لـ PLC ضبط رقم الدوران وسرعة اللف وارتفاع غرق الأدوات وسرعة غرق الأدوات واتجاه اللف.
يعتمد المغزل X و Y في عاهرة الأسلاك وقاطع الأسلاك نظام مؤازر.يمكنها ضبط طول سلك الجسر وسلك الرصاص.
غرق الأدوات يعتمد نظام مؤازر.الحد الأقصى لعدد قطع الأدوات الغارقة هو 6.
اسمح بسلكين باللف في وقت واحد.
وهي مزودة بوظيفة عرض المنعطفات الديناميكية ، والانعطافات الفعلية ، وتعيين المنعطفات ، وأسباب الفشل ، والتحقق الذاتي للموقف.
خالية من التلف المينا والأسلاك المفاجئة.بمجرد نفاد السلك النحاسي ، ستتوقف الآلة تلقائيًا.
الآلة لف لفائف أوتوماتيكيةليس له اهتزازات وضوضاء مميزة.
(1) البيانات الفنية الرئيسية
| نموذج | LR190 |
| لف الرأس | حاسب شخصي 1 |
| قطر السلك | 0.3-1.0 مم |
| ارتفاع كومة | ≤190 مم |
| سرعة التفريغ | ≤ 2000r / دقيقة |
| دقة اللف | ± 0 دوران |
| ضغط جوي | ≥0.6 ميجا باسكال |
| مزود الطاقة | 380V / 50 / 60Hz 8Kw |
| موك | 1 مجموعة التلقائي آلة لف لفائف |
| شهادة | ISO9001: 2008 ؛ SGS |
(2) التطبيق
هذه الآلة مناسبة لقطبين و 4 أقطاب و 6 لفات لفائف.
(3) وظيفة الآلة الرئيسية وخصائصها
أدوات اللف: تحتوي كل آلة على مجموعة واحدة من أدوات اللف وثلاثة أشكال لف عمودية.
يمكن تغيير مجموعة الأدوات بالكامل ، وتستغرق حوالي 15 دقيقة.
القرص الدوار هو هيكل محطتين.إنها تتبنى نظام مؤازر لتدوير وشكل تحويل الفهرس.
اسمح لثلاثة أسلاك باللف في وقت واحد.
يتم التحكم في المغزل الرئيسي بواسطة محرك سيرفو.دقة رقم دوران الملف هي ± 1 دورة.
يمكن ضبط سرعة دوران العمل.الجهاز ليس لديه اهتزازات وضوضاء مميزة.
خالية من التلف المينا والأسلاك المفاجئة.بمجرد نفاد السلك النحاسي ، ستتوقف الآلة تلقائيًا.
يمكن لـ PLC ضبط رقم الدوران وسرعة اللف وارتفاع غرق الأدوات وسرعة غرق الأدوات واتجاه اللف.
X andY مغزل من عاهرة الأسلاك وقاطع الأسلاك يعتمد نظام مؤازر.يمكنها ضبط طول سلك الجسر وسلك الرصاص.
غرق الأدوات يعتمد نظام مؤازر.الحد الأقصى لعدد قطع الأدوات الغارقة هو 6.
(4) ملف OEM / ODM
من خلال الاستفادة الكاملة من المهندسين ذوي الخبرة والمهنيين الماهرين والمعدات المثالية والتحكم الصارم في عملية التصنيع وخدمة شبكة العمل ذات التغطية الواسعة ، نحن ملتزمون بتزويد عملائنا بالحل الأمثل لتصنيع المحركات الكهربائية.حتى الآن ، باستثناء حصة السوق الكبيرة في الصين ، نقوم بتصدير الآلات إلى دول العالم مثل الولايات المتحدة الأمريكية وإيطاليا وأستراليا والهند والبرازيل والمكسيك وتركيا وتايلاند وفيتنام وإيران وغيرها ، وتتقاسم أجهزتنا السمعة العظيمة بين العملاء لأداء دائم وموثوق وسعر معقول وخدمة جيدة بعد انتهاء الخدمة.
(5) ملف خط الإنتاج
من خلال الخدمة الجيدة والفريق المحترف والجودة الموثوقة ، توفر SMT للعملاء أنواعًا مختلفة من محرك التيار المتردد ومحرك التيار المستمر وخدمة الاستشارات الفنية لتصنيع محرك BLDC وخدمة العرض على المفتاح ، بما في ذلك تقييم تكلفة المحرك ومعرفة التصنيع وتدريب الموظفين ، وإكمال مشروع تسليم المفتاح.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
